Bygg din egen morseblinker Publisert på speiding.no ↗

• Lysdioder (røde, gule, grønne, blå eller hvite)
• Motstand (verdi i forhold til lysdiode og batteri)
• Batteri (2-3 x AA eller AAA, eller 9V røykvarslerbatteri)
• Elektrikerteip (tre biter på 5 cm hver)

Morseblinkeren består av et batteri, en lysdiode og en passende elektrisk motstand:

• Batteriet er energikilden i kretsen og må ha en elektrisk spenning større enn det som kreves for at lysdioden skal lyse. Vanlige batterispenninger er 1,5 volt (AA- og AAA-batterier) eller 9 volt (røykvarslerbatterier).
• Lysdioder finnes i ulike farger som rød, gul, grønn, blå og hvit, med økende krav til elektrisk spenning fra 1,2 volt opp til omkring 7 volt. Det finnes også infrarøde og ultrafiolette lyskilder, men de har sitt bruksområde i fjernkontroller til TV og lydanlegg.
• Den tredje komponenten i morseblinkeren er en elektrisk motstand. Denne har som viktigste oppgave å begrense den elektriske strømmen gjennom batteriet og lyskilden, for ellers kan strømmen bli så stor at lysdioden går i stykker (brenner opp) eller batteriet bli ødelagt.

Lysdiode, motstand og batteri skal sammenkobles som angitt i figuren og teksten nedenfor. Det er viktig at den lange foten på lysdioden kobles mot pluss-polen på batteriet, og at motstandsverdien ikke blir for liten. Pass også på å ikke kortslutte batteriet underveis. Elektrikerteip brukes til å montere de andre delene sammen, og hindrer kortslutninger.

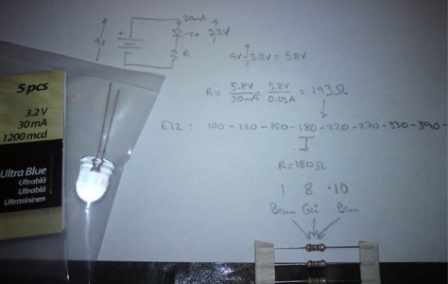

1. Beregn motstandsverdi. Motstandsverdien (R) ut fra batterispenningen (V_B), spenningen over lysdioden (V_L) og strømmen gjennom kretsen (I_L): R = (V_B - V_L)/I_L. I bildet under vises utregning og utvelgelse av motstand for V_B = 9 V (røykvarslerbatteri), V_L = 3,2 V ( blå lysdiode) og I_L = 30 mA = 0,03 A (blå lysdiode), som resulterer i: R = = 193 ?

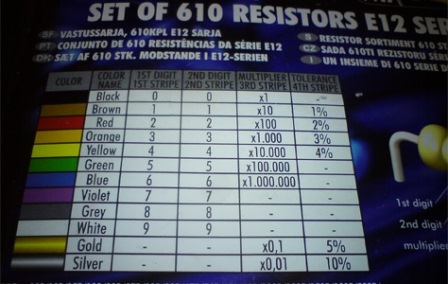

2. Finn den nærmeste praktiske motstandsverdien. Motstander kjøpes gjerne innenfor serier som E12, som har 12 forskjellige verdier mellom 100 ? og 1000 ?. Den nærmeste til 193 ? er 180 ?, som kjennetegnes med ringer i fargene brun-grå-brun (18*10), alternativt 220 ? med fargene rød-rød-brun (22*10). I bildet under vises hvordan motstandsverdiene er angitt med fargede ringer, samt hvilke verdier som kan finnes i en samleboks.

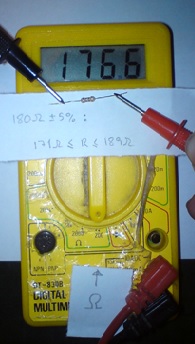

Dersom man måler motstandsverdien, vil man se at den sjelden er akkurat riktig, men likevel innenfor toleransegrensene.

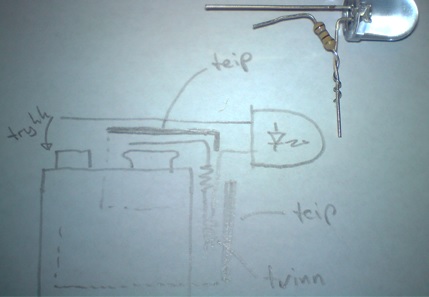

3. Bøy det korte benet på lysdioden og fest motstanden til det. Bildet nedenfor viser hvordan det da ser ut, når også det andre benet til motstanden er bøyd for å passe til batteriet. Tegningen i bakgrunnen viser hvordan sammenstillingen festes til batteriet med to teipbiter.

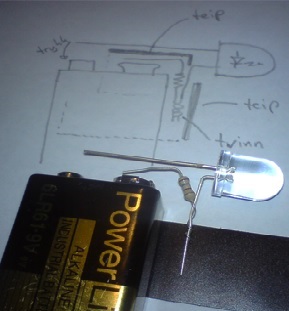

4. Fest sammensatt lysdiode og motstand til batteriet. Bruk teip utenpå motstand og de tvinnede benene, samt for å koble motstandens løse ben til batteripolen. Siden det er den korte foten som er sammenkoblet med motstanden, så er det minuspolen på batteriet som er rett sted å koble det løse motstandsbenet. Pass på at det lange benet på lysdioden ikke kortslutter batteriet mens du teiper (for eksempel kan du beskytte den andre batteripolen med en teipbit).

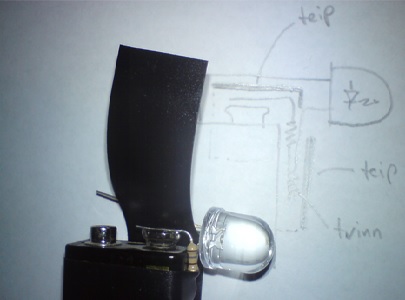

Bildet nedenfor viser en teipbit på plass, og den andre klar til å lime det løse motstandsbenet fast til batteripolen. Den løse lysdiodefoten er ikke i nærheten av noen av batteripolene.

5. Fest det løse benet fra lysdioden slik at den er kort vei til den andre batteripolen. Siden dette er det lange lysdiodebenet, er det plusspolen som er riktig sted å koble. Når benet trykkes ned på polen begynner dioden å lyse. Når man slipper, slukker dioden hvis benet fjærer og løfter seg løs fra polen.

6. Prøv morseblinkeren med korte og lange blink. Ikke blink direkte mot noens øyne på nært hold. Morsealfabetet finner du mange steder, men også på Speiderbasen.

På bildet under finner du morsealfabetet med prikker og streker. Prikkene kan være korte blink og strekene lange blink. Ellers på siden finner du T9-alfabetet og semafor slik det skal se ut for mottakeren.
